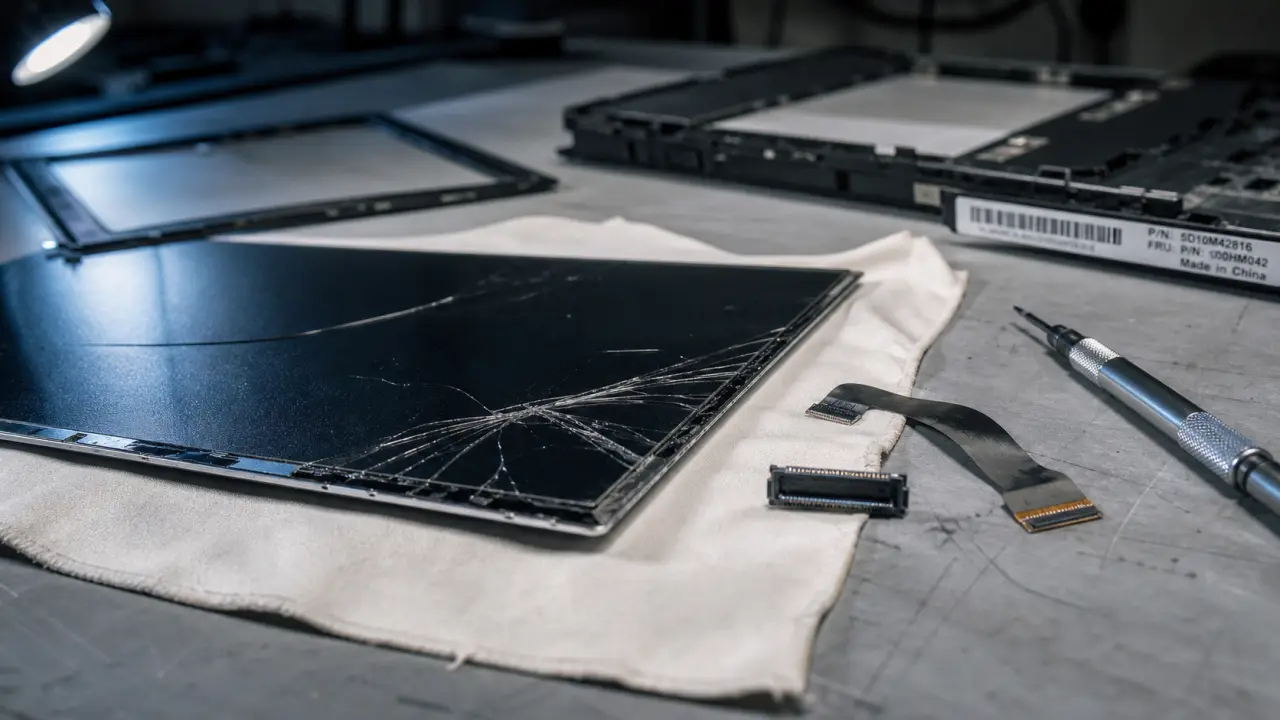

Dalle de PC portable : compatibilité connecteur, résolution

Un écran de PC portable cassé ne veut pas dire qu’il faut changer tout l’ordinateur. Dans beaucoup de cas, une simple dalle suffit à retrouver un affichage normal, à condition de choisir une pièce compatible. Taille, résolution, connecteur, position de la nappe, finition mate ou brillante, tactile ou non tactile, ce sont ces points qui évitent l’erreur d’achat.

Table des matières

Dalle, écran complet, nappe vidéo : ne pas confondre les pièces

Dans le langage courant, « écran de PC portable » désigne souvent toute la partie supérieure de la machine. En pratique, la dalle est la surface qui affiche l’image. Elle peut être vendue seule, sans cadre, sans charnières et sans coque arrière. L’écran complet peut, selon les modèles, inclure la dalle, le cadre, la webcam, les antennes Wi-Fi, les charnières, la nappe vidéo ou une couche tactile.

Cette distinction compte au moment d’acheter. Si seule la dalle est fissurée mais que le châssis supérieur reste intact, un remplacement de dalle peut suffire. Si la coque est tordue, si les charnières ont arraché les fixations ou si le tactile est intégré dans un module collé, il peut être plus judicieux de chercher un ensemble complet ou de passer par un réparateur.

Ce que fait réellement la dalle

La dalle reçoit le signal vidéo de la carte mère par l’intermédiaire d’une nappe vidéo. Sur les PC portables récents, cette liaison passe souvent par un connecteur eDP. Sur certains modèles plus anciens, on trouve du LVDS. La dalle affiche ensuite l’image grâce à sa technologie interne : LCD avec rétroéclairage LED, IPS, TN ou OLED selon les machines.

Une dalle ne se choisit donc pas uniquement parce qu’elle a la même taille. Deux écrans de même diagonale peuvent avoir une résolution différente, un connecteur placé à gauche ou à droite, un nombre de broches différent ou une fixation incompatible avec le capot de l’ordinateur.

Identifier la bonne dalle de PC portable avant d’acheter

La méthode la plus fiable consiste à partir de la référence exacte de la dalle, souvent appelée part number. Elle se trouve généralement sur une étiquette au dos de l’écran, visible après démontage du cadre et basculement prudent de la dalle. Cette référence permet de chercher une pièce identique ou une équivalence compatible.

Le modèle commercial du PC portable reste utile, mais il ne suffit pas toujours. Un même ordinateur peut être vendu avec plusieurs configurations d’écran : HD ou Full HD, dalle mate ou brillante, tactile ou non tactile. Se fier uniquement à la marque et au modèle peut donc conduire à commander une dalle qui ne s’allume pas, qui affiche une mauvaise résolution ou qui ne se fixe pas correctement.

Les critères techniques à vérifier

Critère	Pourquoi c’est décisif	À contrôler avant commande
Taille	La dalle doit entrer dans le capot et correspondre au cadre.	Diagonale en pouces et format physique.
Résolution	Elle influence la netteté et la compatibilité d’affichage.	HD, Full HD ou autre résolution indiquée.
Connecteur	Un mauvais connecteur empêche le branchement.	eDP, LVDS, nombre de broches.
Position du connecteur	La nappe vidéo doit atteindre le bon emplacement.	Connecteur à gauche, à droite ou au centre au dos de la dalle.
Technologie	Elle modifie le rendu, les angles de vision et parfois le prix.	TN, IPS, OLED, LCD avec LED.
Tactile	Le digitizer peut être séparé ou intégré.	Dalle tactile ou non tactile, module complet si nécessaire.

Le connecteur, le vrai point de bascule

Avant de valider un panier, regardez le connecteur comme le critère qui tranche tout le reste. Vous pouvez avoir la bonne diagonale, la bonne marque et une résolution séduisante ; si la nappe ne se branche pas, la dalle devient inutilisable. Comparez la forme du connecteur, son emplacement, l’orientation du câble et, si possible, une photo du dos de votre ancienne dalle avec celle de la fiche produit.

Cette vérification évite de transformer une réparation simple en retour produit, en attente supplémentaire et en démontage répété. Sur ce type d’achat, la précision vaut mieux qu’une comparaison rapide entre deux références proches.

Quel type de dalle choisir selon l’usage du PC portable ?

Le remplacement d’une dalle peut servir à retrouver exactement l’affichage d’origine, mais aussi à mieux comprendre les différences entre les technologies. Il faut rester réaliste : toutes les améliorations ne sont pas possibles. Une dalle plus performante doit rester compatible avec la carte mère, la nappe vidéo, le BIOS et le châssis.

TN, IPS, OLED : les différences visibles au quotidien

Une dalle TN est souvent associée à des angles de vision plus limités. L’image peut perdre en contraste ou en couleurs lorsqu’on incline l’écran. Une dalle IPS offre en général des angles de vision plus confortables et un rendu plus stable, ce qui convient mieux à la bureautique prolongée, au multimédia ou à la retouche légère. L’OLED, plus spécifique, repose sur des pixels auto-émissifs et peut offrir des noirs profonds, mais il doit être choisi uniquement si le PC a été conçu pour cette technologie.

Le terme LED prête parfois à confusion. Dans beaucoup de fiches produits, il désigne le rétroéclairage d’une dalle LCD, et non une technologie d’affichage totalement différente. Pour comparer correctement, regardez surtout la référence exacte, le type de dalle, la résolution, la finition et le connecteur.

Mat, brillant ou tactile : le confort avant l’esthétique

Une dalle mate limite les reflets et se montre agréable dans un bureau lumineux ou près d’une fenêtre. Une dalle brillante peut donner une impression de contraste plus fort, mais reflète davantage les sources lumineuses. Si vous travaillez longtemps sur votre ordinateur, ce choix influence le confort visuel autant que l’apparence.

Pour un écran tactile, la prudence est encore plus importante. Certains PC portables utilisent une dalle séparée d’une couche tactile appelée digitizer ; d’autres intègrent l’ensemble dans un module collé. Commander une simple dalle non tactile pour remplacer un écran tactile fissuré peut ne pas résoudre le problème si la vitre ou la couche de détection est endommagée.

Quand remplacer la dalle et quand chercher une autre panne ?

Une dalle de PC portable se remplace souvent après un choc, une pression dans un sac, une chute ou une fissure visible. Les symptômes les plus courants sont les lignes verticales ou horizontales, les taches noires, les zones colorées, les pixels morts groupés, l’image qui tremble ou un rétroéclairage défaillant.

Si l’écran est fissuré mais que le PC démarre normalement, que le son fonctionne et qu’une image apparaît encore partiellement, la dalle est très probablement concernée. En revanche, un écran totalement noir demande un diagnostic plus prudent.

Écran noir : dalle, nappe ou carte mère ?

Un écran noir peut venir de la dalle, mais aussi de la nappe vidéo, du rétroéclairage, d’un connecteur mal inséré, de la carte graphique intégrée ou de la carte mère. Un test simple consiste à brancher le PC portable sur un écran externe. Si l’affichage externe fonctionne, la panne se situe probablement dans la chaîne écran : dalle, nappe, connecteur ou rétroéclairage. Si aucun affichage ne sort, le problème peut être plus profond.

Avant d’acheter, inspectez aussi les charnières. Une charnière dure ou cassée peut avoir pincé la nappe vidéo à force d’ouvertures répétées. Dans ce cas, changer uniquement la dalle peut ne pas suffire si le câble est abîmé.

Achat, remplacement et sécurité : les bons réflexes

Le prix d’une dalle de PC portable varie selon plusieurs facteurs : taille, résolution, technologie, marque, disponibilité, caractère tactile ou non tactile, état neuf ou reconditionné. Une dalle standard non tactile sera généralement plus accessible qu’un module tactile complet, une dalle OLED ou un écran très haute résolution.

Pour acheter sereinement, privilégiez une fiche produit détaillée avec photos du dos de la dalle, zoom sur le connecteur, caractéristiques complètes et conditions de retour lisibles. Une politique d’échange claire reste précieuse, car l’erreur de compatibilité est le principal risque dans ce type d’achat technique.

Remplacer soi-même ou confier la réparation ?

Le remplacement peut être réalisable par un particulier soigneux sur certains PC portables : extinction complète, débranchement de l’alimentation, retrait de la batterie si elle est accessible, dépose du cadre, dévissage de la dalle, déconnexion de la nappe, installation de la nouvelle pièce, test avant remontage final. Il faut travailler lentement, sans forcer sur le cadre ni tirer brutalement sur la nappe.

Faites appel à un professionnel si l’écran est collé, si le PC est ultrafin, si la dalle est tactile, si les charnières sont endommagées ou si le diagnostic n’est pas clair. Le coût de main-d’œuvre peut être compensé par un risque réduit de casse, surtout sur les machines compactes.

La checklist avant de commander

Relever la référence exacte au dos de l’ancienne dalle lorsque c’est possible.
Comparer la taille, la résolution et la technologie d’affichage.
Vérifier le type de connecteur, son nombre de broches et sa position.
Confirmer si l’écran est tactile ou non tactile.
Comparer les photos produit avec votre dalle d’origine.
Lire les conditions de garantie, de retour et d’échange.
Demander une aide à la compatibilité en cas de doute.

Remplacer une dalle de PC portable est souvent une réparation rationnelle : elle prolonge la durée de vie de l’ordinateur, évite un achat complet et réduit les déchets électroniques. La clé n’est pas de trouver un écran qui ressemble, mais une dalle techniquement cohérente avec votre machine. Une référence vérifiée, un connecteur identique et une fiche produit précise font toute la différence.
